Установка и использование двухклавишного выключателя

Двухклавишные выключатели используются практически в каждом доме или квартире. Их устанавливают для включения/выключения освещения в туалете и ванной комнате, для управления работой люстр и других осветительных приборов.

Как и любой другой, двухклавишный выключатель должен обеспечивать размыкание фазы в цепях переменного тока. Нулевой провод, как правило, к осветительным приборам подключается напрямую из распределительной коробки. Выключение фазы обеспечивает возможность безопасного обслуживания электроприбора – например, выключив с помощью выключателя люстру, в ней можно безопасно заменить сгоревшую лампочку.

Кстати, подключая осветительный прибор, следует помнить, что в целях электробезопасности фазный провод всегда подключается к центральному контакту патрона лампы, а нулевой – к боковому.

Каждая из клавиш двухклавишного выключателя может находиться в двух положениях – включенном и выключенном.

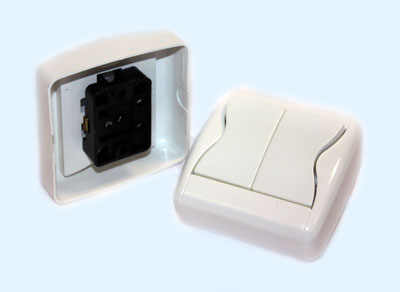

Для того чтобы подключить двухклавишный выключатель на нем имеется три зажима.

К входному зажиму, который расположен отдельно от двух других, подключается фаза от распределительного щита. К двум другим зажимам подключаются фазные провода от осветительных приборов. Встречаются модели выключателей с промаркированными зажимами.

Для проверки исправности двухклавишного переключателя можно воспользоваться тестером. При включенных обеих клавишах все три контакта должны «звониться» между собой. При поочередном включении должны «звониться» входной контакт с контактом включенной клавиши.

Использование двухклавишных выключателей позволяет установить несколько точек управления электроприборами в одном месте.

Проложенные по стенам помещения провода соединяются в соединительных коробках. От двухклавишного переключателя к такой коробке прокладывается трехжильный кабель. Одна жила служит для подключения входной фазы, две другие подключаются к потребителям электроэнергии.

Порядок подключения двухклавишного переключателя.

Прежде чем начинать работы, связанные с электропроводкой, обязательно убедитесь, что все источники электроэнергии (щиты) отключены и электропроводка обесточена.

Итак, проводка у нас проложена, осталось соединить провода в распредкоробке. Перед нами находятся: два входных провода (фаза и ноль) от распределительного щита, трехжильный провод от двухклавишного выключателя, два фазных провода от потребителей, один или два нулевых провода от потребителей. От люстры может идти один общий нулевой провод, а, допустим, из ванной и туалета будет два отдельных.

Все нулевые провода в коробке соединяются между собой, скручиваются и изолируются – все просто. Далее каждый из двух фазных проводов от потребителей по отдельности скручивается с выходными проводами от выключателя (не забывайте их изолировать). У нас остались два провода – фазный входной от электрощита и фазный входной от выключателя. Скручиваем их между собой, изолируем. Вот и все – двухклавишный выключатель подключен.
