Фланцевые изделия и их особенности

Принцип фланцевого соединения стал ведущей технологией в любой сфере деятельности человека, где он имеет дело с трубами различного назначения. Под фланцами понимают стальные детали, предназначенные для соединения труб с помощью болтовых и сварных соединений. Также подобные конструкции, изготавливающиеся методом ковки или литья и отличающиеся высокой степенью надежности, стали незаменимыми элементами при монтаже трубопроводной арматуры, насосов и любой другой автоматики встроенной в систему трубопровода.

В зависимости от классификации фланцевой конструкции осуществляется подбор соответствующей детали для конкретного соединения. Среди множества характеристик особое значение отводится таким показателям как материал, преимущественно это фланцы стальные, специфика конструкции, допустимое давление и прочие особенности.

Системой государственного стандарта утверждено три наиболее распространенных типа подобных изделий предназначенных для интеграции трубопроводной арматуры:

1. Стальной фланец плоского типа приварной (ГОСТ 12820-80);
2. Стальной фланец свободного типа на приварном кольце (ГОСТ 12822-80);

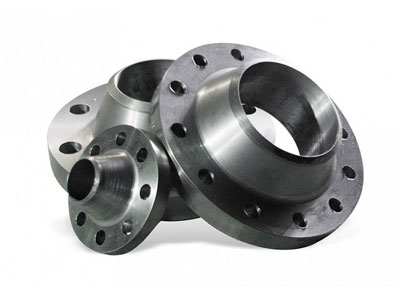

3. Стальной фланец приварной встык (ГОСТ 12821-80).

Каждый из представленных типов имеет свои особенности монтажа. Плоский приварной фланец при установке одевается на трубу и фиксируется двумя сварными швами по всей окружности трубы. Фланец приварной встык также предполагает использовать сварочное оборудование, но технология ограничивается лишь одним сварочным швом, что существенно упрощает монтажный процесс и экономит ресурсы.

Наиболее практичным в вопросе установки является свободный фланец на приваренном кольце. При монтаже к трубе приваривается не вся конструкция, а лишь кольцо, при этом сам фланец является свободным, благодаря чему легко соединяется при помощи предусмотренных болтовых отверстий без необходимости поворота трубы. Подобные конструкции являются приоритетным решением, на объектах предполагающих систематическое обслуживание трубопроводной задвижки и прочего встроенного в трубу оборудования.

Важным эксплуатационным показателем фланцевых изделий является рабочее давление, под которое рассчитано соединение, он в свою очередь зависит от габаритов и конструктивных особенностей модели, а также от наличия уплотнительной поверхности в строении изделия.
