Контроль сварных изделий

Сварные соединения нуждаются в жёстких проверках и контроле на наличие технических ошибок и отступлений от норм. Методы контроля сварки отличаются друг от друга, каждый из них применяется к определённому виду сварочных работ.

Контроль сварных работ может быть предварительным, текущим и окончательным. Предварительным контролем считается проверка качества отправных материалов, состояние оборудования и оснастки, подготовка свариваемых поверхностей. Также предварительным контролем является сварка опытных образцов, подвергающихся определённым испытаниям. Текущим контролем называется проверка следования технологических режимов и стабильность порядков сварки. При таком виде контроля осуществляется проверка качества наложений послойных швов и зачистка. Окончательный контроль представляет собой проверку соответствия с техническими условиями. Те дефекты, которые будут обнаружены в ходе этой проверки, должны быть полностью устранены.

Вообще контроль сварных соединений делится на два метода: неразрушающий и разрушающий. Разрушающие методы в свою очередь подразделяются на десять видов контроля. Самым распространённым видом такого контроля считаются автоматические испытания сварных соединений. Этот тип контроля поможет проверить ударный излом на надрезанных образцах, определить стойкость на механическое старение, испытать сварное соединение в целом и сумеет измерить твёрдость обработанного металла на разных участках сварного соединения.

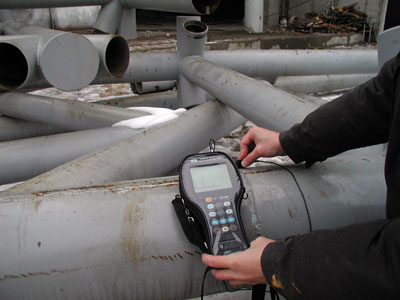

Одним из самых популярных способов контроля сварных работ среди неразрушающих методов контроля считается ультразвуковой контроль сварных соединений. С помощью него возможно выявить все имеющиеся дефекты швов сварного изделия, которые могли расположиться на глубине от 2 мм до 5-10 метров. Если соединить этот метод с вихретоковым способом контроля, то этот симбиоз позволит выполнить полный комплекс работ ультразвуковой диагностики сварных соединений, кроме того, сильно сократит финансовые затраты на строительную экспертизу металлоконструкций.

Принцип действия ультразвукового контроля основан на возможностях ультразвуковых волн отображаться от границы разделения двух сред. Самый распространённый вариант - пьезоэлектрический способ приобретения звуковых волн. При этом методе механические колебания возбуждаются при наложении переменного электрического фона в пьезоэлектрических тканях, в роли которых выступает литий, титанат, кварц, барий и другие элементы. Основным преимуществом этого метода считается качественный контроль материалов, обладающих большой толщиной.
