Для чего нужны компенсаторы сильфонные

Трубопровод, несмотря на массивную величину, достаточно хрупкий и при малейшей неполадке может выйти из строя. Именно поэтому важно предусмотреть любые его расширения и удлинения, а одними из лучших устройств, которые помогают это сделать, являются компенсаторы сильфонные.

Что это такое?

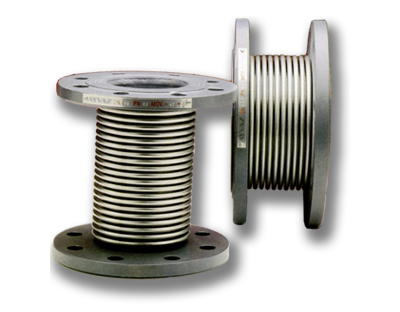

Они представляют собой устройство, включающее в себя арматуру, которая выполнена из нержавеющей стали, и гибкий сильфон. От количества этих компонентов зависит вся компенсирующая способность оборудования, поэтому при выборе нужно опираться именно на этот параметр.

Сфера применения

Компенсаторы трубопроводные сильфонные могут использоваться в различных средах, например:

газообразной коррозийной;
жидкой неагрессивной;
парогазовых смесях;
азоте, воде, воздухе;
инертной газовой.

В зависимости от того, в какой среде применяется компенсатор, меняются и его функции. Но, в основном, он способен выполнять следующие задачи:

препятствовать разрушению труб при их деформации;
снижать вибрационные нагрузки;
уменьшать герметизацию;
выравнивать общую ось трубопровода;
присоединять к всасывающим и напорным агрегатам различные элементы (например, турбины, компрессоры, двигатели).

Но самая главная их функция, от которой и появилось название, - компенсировать температурные расширения труб.

Типы компенсаторов сильфонных

Для того чтобы понять способен ли компенсатор выполнить нужные задачи, важно правильно выбрать его вид. Они бывают:

сдвиговые(применяются для компенсации сдвиговых перемещений относительно оси в одной или двух плоскостях);
осевые (используются на поворотах трубопровода и прямых участках, предотвращают вздутие стенок и ограничивают их изгиб);
шарнирные (применимы на ответвлениях и местах соединения плоскостных трубопроводов);
поворотные (монтируются в шарнирных системах плоскостных трубопроводов и поглощают различные температурные удлинения);
угловые (устанавливаются не в одиночку, а по несколько штук в плоскостных трубопроводах для того, чтобы повысить способность поглощать температурные удлинения).

Назначение компенсаторов сильфонных сильно зависит от многих факторов (типа, места применения), однако, в основном, они многофункциональны и могут использоваться практически на любых трубопроводах. Важно также отметить, что срок эксплуатации такого устройства примерно равен работе всего трубопровода, поэтому оборудование практически никогда не ломается.
